Cara Setting DHCP Router Cisco – Kebutuhan akan jaringan komputer dalam sebuah perusahaan memang tidak bisa dihilangkan apalagi sekarang sudah eranya digitalisasi bisnis yang mana perusahaan harus beradaptasi dalam membuat sebuah bisnis digital.

Dalam menciptakan sebuah jaringan perusahaan tentu membutuhkan berbagai perangkat jaringan seperti router khususnya router Cisco.

Artikel kali ini kita akan membahas tentang pertanyaan jaringan yang sering ditanyakan orang yakni bagaimana cara setting DHCP router Cisco.

Mengenai Router Cisco

Berbicara mengenai router Cisco, perangkat jaringan dimana paling sering diandalkan untuk membangun jaringan dengan area luas atau wide area network (WAN).

Dalam menggunakan router Cisco akan dapat menyalurkan informasi ke alamat-alamat yang ada dalam suatu jaringan komputer.

Dalam melakukan pengiriman paket data dari suatu jaringan lokal ke jaringan lokal lainnya, Cisco router menggunakan tabel dan aturan routing yang berperan untuk mengelola lalu lintas data. Berkaitan dengan cara setting DHCP router Cisco.

Router Cisco bertugas untuk mengidentifikasi dan diteruskan ke alamat yang dituju. Sehingga paket data dapat diterima dengan cepat sampai tujuan, router juga perlu mengirim data ke tempat yang tepat.

Sejarah Perkembangan Cisco

Perkembangan Cisco dimulai dari tahun 1980 yang mana pasangan suami istri Len dan Sandy Bosack yang bekerja di departemen komputer di Stanford University.

Dalam mengatasi masalah dalam membuat komputer mereka membuat sebuah server gateway yang mampu berkomunikasi antar komputer dengan bantuan protokol IP.

Pada tahun 1984 pertama kali didirikannya Cisco systems dengan memiliki server gateway komersial kecil yang mana merupakan revolusi bidang jaringan.

Selama beberapa tahun tepatnya 1992 diciptakanlah Mid-Range Gateway Server (MGS), Compact Gateway Server (cgs), Integrated Gateway Server (IGS) dan AGS +.

Cisco mengembangkan berbagai jenis router seperti Cisco 4000, 7000, 2000, dan 3000 series yang mana router ini hingga saat ini masih digunakan dan dikembangkan menjadi lebih baik lagi.

Tipe Router cisco

Sebelum membahas cara setting DHCP router Cisco kita perlu mengetahui beberapa tipe router Cisco yang diklasifikasikan beberapa seri dan model sebagai berikut:

  • Cisco Router Tipe Fixed Tingkat Akses
    • Cisco router 700 series
    • Cisco router 801-804
    • Cisco router 805
    • Cisco router 811 dan 813
    • Cisco router 827
    • Cisco router 1000 series
    • Cisco router 2000 series
    • Cisco router 2500 series
    • Cisco router 3000 series
  • Cisco Router Tipe Modular Tingkat Akses
    • Cisco router 1600 series
    • Cisco router 1720 dan 1750
    • Cisco router 2500 series
    • Cisco router 2600 series
    • Cisco router 3600 series
    • Cisco router 4000 series
  • Cisco Router Tipe Modular Tingkat Inti
    • Cisco router 7000 series, untuk enterprise
    • Cisco router 10000 dan 12000 series, untuk enterprise

Fitur Router Cisco

Router Cisco berbeda dari router brand lain salah satunya yakni fitur router Cisco yang cukup lengkap.

Cisco routing menawarkan fitur yang terbaik untuk meningkatkan kemampuan system routing, keamanan, stabilitas, dan performa pengiriman data terbaik.

Teknologi router Cisco yang canggih memungkinkan Anda dalam membangun sebuah jaringan besar dengan susunan jaringan yang kompleks baik intranet hingga internet.

Cara Setting DHCP Router Cisco

Dalam mengetahui cara setting DHCP router Cisco, tujuannya adalah supaya komputer klien pada jaringan lokal mendapakan sebuah alamat berupa IP address secara otomatis tanpa perlu menyetingnya secara manual.

Maka dari itu diperlukanlah sebuah server yang mampu memberikan IP address kepada komputer klien.

Komputer server ini adalah DHCP (Dynamic Host Configuration Protocol) Server. DHCP server ini memiliki kemampuan yang mana dapat memberikan alamat IP address ke setiap komputer yang terhubung ke server secara otomatis.

Ada dua cara setting DHCP router Cisco antara lain:

Cara Pertama Setting DHCP Router Cisco

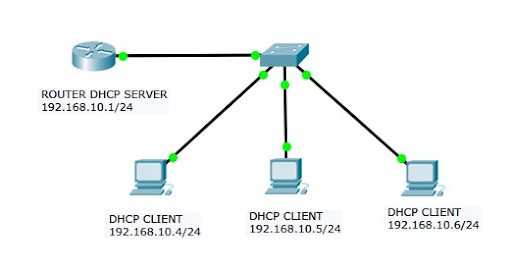

Berikut ini adalah cara setting DHCP router Cisco yang pertama sebagai contoh Anda bisa melihat topologi jaringan di bawah ini :

1

Setting di Router

Untuk hal pertama dari cara setting DHCP router Cisco adalah menyeting router tersebut agar layanan DHCP dapat diaktifkan dan membuat range IP address kepada komputer yang terhubung.

Router(config)# service dhcp
Router(config)# ip dhcp pool NET-POOL
Router(dhcp-config)# network 192.168.10.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.10.1
Router(dhcp-config)# dns-server 8.8.8.8
Router(dhcp-config)# exit
Router(config)# ip dhcp excluded-address 192.168.10.1 192.168.10.3

Keterangan :

Baris 1: service DHCP diaktifkan

Baris 2: menamakan DHCP pool dengan nama NET-POOL

Baris 3: IP Network dan Subnet yang digunakan

Baris 4: IP Gateway

Baris 5: IP DNS server

Baris 7: menyeting range IP sehingga jika komputer klien terhubung ke jaringan dapat dimulai dengan IP address 192.168.0.4

Verifikasi di PC

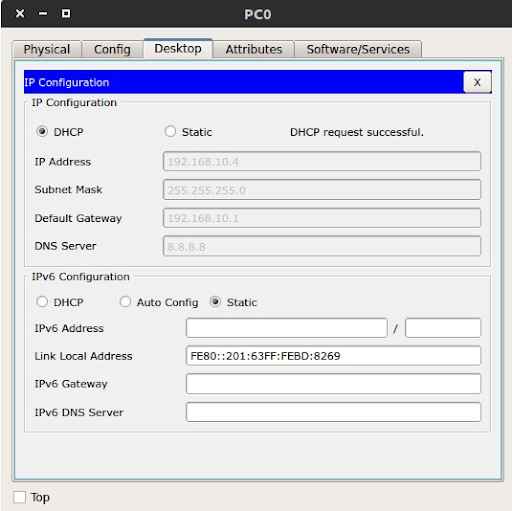

Jika router sudah diseting maka kita perlu memverifikasi apakah komputer klien benar memiliki IP address pertama yakni 192.168.10.4 seperti gambar dibawah ini :

Verifikasi di Router

Verifikasi juga di router yang mana dapat Anda lihat dengan mengetikan perintah IP DHCP POOL

Router# sh ip dhcp pool

Pool NET-POOL :
Utilization mark (high/low)    : 100 / 0
Subnet size (first/next)            : 0 / 0
Total addresses                       : 254
Leased addresses                    : 1
Excluded addresses                : 1
Pending event                         : none

1 subnet is currently in the pool
Current index        IP address range                             Leased/Excluded/Total
192.168.10.1         192.168.10.1     – 192.168.10.254    1    / 1     / 254

Router#sh ip dhcp binding

IP address       Client-ID/              Lease expiration        Type
                Hardware address
192.168.10.4     0001.63BD.8269               —                     Automatic
192.168.10.5     00D0.BAAC.A45C           —                     Automatic
192.168.10.6     000C.CF4E.1593               —                    Automatic

Cara Kedua Setting DHCP Router Cisco

Untuk cara setting DHCP router Cisco yang kedua yakni menggunakan aplikasi Cisco Packet Tracer:

Buat Topologi

Dalam aplikasi Cisco Packet Tracer kita dapat membuat simulasi jaringan dengan menggunakan router Cisco sekaligus cara cara setting DHCP router Cisco.

Pertama kita dapat menggambarkan jaringan dengan sebuah komputer server atau router, sebuah switch dan komputer klien yang menggunakan kabel straight.

Konfigurasi Server

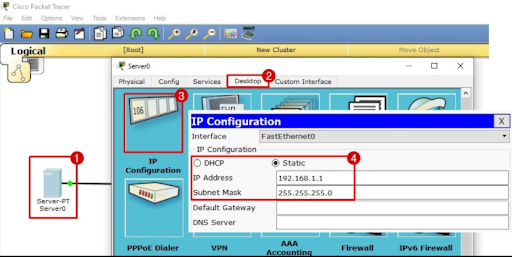

Untuk konfigurasi pertama klik pada server atau route > Desktop > IP Configuration kemudian pilih Static > pertama kita setting IP server contohnya 192.168.1.1 > Isi Subnet Mask seperti gambar dibawah ini.

Kemudian pilih Tab Services > pilih DHCP kemudian lakukan konfigurasi sebagai berikut :

Selanjutnya pilih tab Services → Pilih DHCP lalu lakukan konfigurasi sebagai berikut:

  • Service > On
  • Default Gateway > Isikan IP Server 192.168.1.1
  • Start IP Address > isi dengan range IP Address yang dimulai dari misal 192.168.1.2
  • klik Add.

Hingga saat ini kita sudah selesai cara setting DHCP router Cisco pada sisi server atau router.

Konfigurasi Client

Selain pada sisi server, sisi klien juga harus di setting agar menggunakan protokol DHCP dengan cara klik pada komputer klien > Desktop > IP Configuration > DHCP.

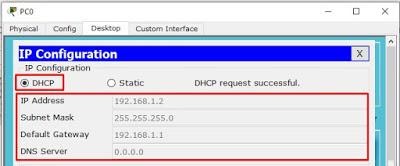

Setelah menunggu beberapa saat maka klien akan menerima IP address baru dari server secara otomatis seperti gambar berikut :

Lakukan langkah ini ke semua komputer klien lainnya.

Penjelasan Lengkap Cara Setting DHCP Router Cisco Ada di NDS

Itulah beberapa penjelasan cara setting dhcp router Cisco yang mungkin bisa membantu Anda dalam menyeting router dengan lebih mudah.

Router memang sangat penting dalam membangun sebuah jaringan pada sebuah perusahaan khususnya dengan jaringan yang lebih luas dan kompleks tentu akan membutuhkan orang yang ahli dalam menyeting dan menyusun jaringan tersebut.

Maka dari itu NetData menawarkan berbagai jasa managed service jaringan yang dapat membantu bisnis Anda menjadi lebih berkembang.

NetData penuh dengan staff profesional yang siap membantu Anda membangun jaringan berskala kecil hingga besar sekalipun sehingga Anda bisa lebih fokus dalam mengembangkan bisnis Anda.
