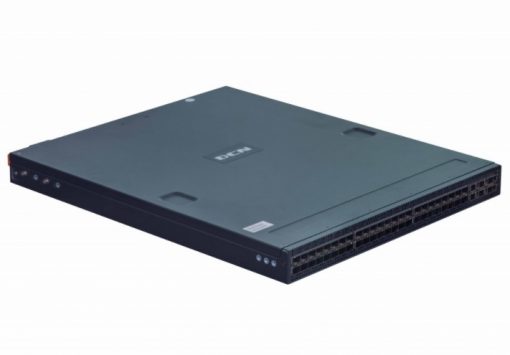

CS6510-48S6Q-HI (R2) Dual Stack 40G Data Center Ethernet Switch

Switch “data center” 40G generasi berikutnya CS6510-48S6Q-HI memiliki desain arsitektur perangkat keras dan perangkat lunak yang canggih, catu daya modular 1(bawaan) + 1 redundan, kipas redundan 4 + 1, ventilasi silang, dan arah angin yang dapat disesuaikan.

CS6510-48S6Q-HI mendukung fitur “data center” seperti TRILL, VEPA yang sepenuhnya berlaku untuk persyaratan aplikasi TOR (Top of Rack) “data center” dari switch.

CS6510-48S6Q-HI memiliki 48 * 10GE SFP + port dan 6 * 40G QSFP + port. CS6510-48S6Q-HI mendukung IPv6 dengan perangkat keras dan melewati sertifikasi bentuk IPv6 Tahap II. Dengan fitur IPv6 yang melimpah, produk ini juga dapat berfungsi untuk jaringan generasi berikutnya.

CS6510-48S6Q-HI sangat ideal untuk akses server “data center” komputasi awan, “core switch” dari “data center” kecil hingga menengah, dan dapat juga dipakai untuk kampus atau jaringan besar lainnya, CS6510-48S6Q-HI juga dapat digunakan pada “layer” agregasi atau “core” karena performa dan keandalannya yang tinggi.

Benefit

Ø Performa dan Skalabilitas

Dengan kapasitas switching yang tinggi, CS6510-48S6Q-HI mendukung “fowarding” L2 / L3 kecepatan kabel dan performa routing tinggi untuk protokol IPv4 dan IPv6.

Konektivitas 10 Gigabit Ethernet CS6510-48S6Q-HI dicapai melalui transceiver “hot-pluggable” 10 Gigabit SFP+ yang mendukung jarak hingga 300 meter melalui serat multi mode dan 10 hingga 40 km melalui serat mode tunggal (Jarak tergantung modul optik yang dipilih ).

Ø Fitur Pusat Data Lengkap

Sebagai switch “Data center” generasi baru, CS6510-48S6Q-HI mendukung fitur “Data Center” lengkap seperti TRILL, VEPA (Virtual Ethernet Port Aggregator), VxLAN, yang tidak hanya meningkatkan efisiensi, menjamin fleksibilitas, tetapi juga meningkatkan skalabilitas jaringan “data center” .

Ø OpenFlow

CS6510-48S6Q-HI mendukung protokol standar OpenFlow 1.0. Jaringan OpenFlow semakin menjadi tren sebagai protokol inti jaringan SDN. Hal ini membuat jaringan lebih mudah, pemprograman OpenFlow menghadirkan kinerja tinggi ke pengguna “data center” melalui jaringan yang ditentukan sendiri.

Dengan OpenFlow, produk ini ideal untuk membangun tempat pengujian SDN untuk lembaga penelitian dan Biro Eksperimental SDN untuk ISP dan operator besar.

Ø VSF(Virtual Switch Framework)

Virtual Switch Framework dapat memvirtualisasikan beberapa sakelar DCN menjadi satu perangkat logis, mencapai pembagian informasi dan tabel data antara sakelar yang berbeda. Kinerja dan kepadatan port perangkat virtual sangat diperbesar dengan waktu di bawah VSF. VSF juga menyediakan pekerjaan manajemen yang disederhanakan untuk administrator jaringan dan lebih dapat diandalkan.

Ø Port Optik Penuh

CS6510-48S6Q-HI mendukung port koneksi optik yang melimpah untuk membangun jaringan optik penuh dan meningkatkan kinerja jaringan.

Ø Fitur L3 yang kaya

CS6510-48S6Q-HI memberikan kinerja tinggi, serta perangkat berbasic IP routing.

RIP, OSPF dan BGP menyediakan routing yang dinamis dengan bertukar informasi routing dengan switch dan router Layer 3 lainnya.

Dengan CS6510-48S6Q-HI, pelanggan dapat dengan mudah mencapai Policy Based Route (PBR), yang terpenting ketika mereka membutuhkan aplikasi multi exit.

Ø Multicast yang kuat

CS6510-48S6Q-HI mendukung fitur multicast yang melimpah seperti pengintaian IGMPv1 / v2 / v3 dan fast leave serta IGMPv1 / v2 / v3, PIM-DM, PIM-SM, PIM-SSM, dan bahkan MSDP. Dengan Multicast VLAN Register (MVR), multicast kontrol penerima / pengirim, dan fungsi deteksi sumber multicast ilegal, CS6510-48S6Q-HI memberikan pengalaman aplikasi yang luar biasa bagi pelanggan.

Ø MPLS/VPLS

CS6510-48S6Q-HI mendukung MPLS L3 VPN / MPLS L2 VPN (VPLS) dan membantu pelanggan untuk membangun jaringan yang lebih aman / dapat diperpanjang.

Dengan maks. 255 instans VRF, seri CS6510-48S6Q-HI dapat digunakan sebagai perangkat P & PE, menjamin variasi layanan.

Ø Jaringan dengan keandalan tinggi yang mudah

MRPP adalah Multi-layer Ring Protection Protocol, yang merupakan protokol ring Ethernet cepat private milik DCN. Dibandingkan dengan spanning tree protocol, ia memiliki keunggulan konvergensi yang cepat, penghitungan protokol yang sederhana, biaya sumber daya sistem yang lebih sedikit, dan sebagainya, yang dapat meningkatkan keandalan operasi jaringan Ethernet.

Ø QoS yang komprehensif

Dengan 8 antrian per port, CS6510-48S6Q-HI memungkinkan pengelolaan yang berbeda hingga 8 jenis lalu lintas. Lalu lintas diprioritaskan menurut IEEE802.1p, DSCP, prioritas IP dan nomor port TCP / UDP, memberikan kinerja yang optimal untuk aplikasi waktu nyata seperti suara dan video.

CS6510-48S6Q-HI juga mendukung pembatasan kecepatan dua arah, per port atau kelas lalu lintas, menjaga bandwidth jaringan dan memungkinkan kontrol penuh atas sumber daya jaringan.

Ø Keamanan yang ditingkatkan

Akses Kontrol berbasis port IEEE 802.1X dan Akses kontrol berbasis MAC memastikan semua pengguna diberi otorisasi sebelum diberikan akses ke jaringan.

Daftar Kontrol Akses Ingress/Egress (ACL) dapat digunakan untuk membatasi akses ke sumber daya jaringan yang sensitif dengan menolak paket berdasarkan informasi header L2 / L3 / L4. Dan untuk beberapa layanan berbasis waktu, produk dapat mendukung ACL berbasis waktu agar sesuai dengan kebutuhan.

Secure Shell (SSH) mengenkripsi informasi manajemen jaringan melalui Telnet yang menyediakan manajemen jaringan yang aman.

RADIUS / TACACS Authentication memungkinkan kontrol terpusat dari sakelar dan membatasi pengguna yang tidak sah untuk mengubah konfigurasi sakelar.

Ø Dukungan IPv6 yang melimpah

CS6510-48S6Q-HI mendukung switching dan routing IPv6 berdasarkan perangkat keras untuk kinerja maksimum. Dengan perangkat jaringan yang semakin meningkat dan kebutuhan untuk pengalamatan yang lebih besar dan keamanan yang lebih tinggi menjadi sangat penting, CS6510-48S6Q-HI akan menjadi produk yang tepat untuk memenuhi kebutuhan. CS6510-48S6Q-HI lulus sertifikasi bentuk IPv6 Tahap II, yang merupakan bukti terbaik dari aplikasi tersebut.

Spesifikasi

Item	CS6510-48S6Q-SI
Port fisik	48 * 10G SFP+ dan 6 * 40G QSFP+
Port Manajemen	Port Manajemen Ethernet RJ45 10/100 / 1000Mbps Port Manajemen USB2.0
Performa
Kapasitas Switching	1440Gbps
Throughput	1080Mpps
Alamat MAC	96K(standard)/32K(routee)/288K(bridgee)
Tabel Routing	8k(standard)/128k(routee)/8k(bridgee)
Tabel ARP	208k(standard)/16k(routee)/16k(bridgee)
Fisik
Dimensi (WHD)	433.8mm44mm550mm
Kelembaban relatif	10%~90% non-condensing
Suhu	Kerja : 0°C~50°C, Penyimpanan : -40°C~75°C
Input daya	AC: 100~240V,50~60 Hz
Sumber Daya listrik	Default dengan 2 catu daya AC
Konsumsi daya	360W
MTBF	>=200000 Hours
Fitur Utama
Fitur L1, L2	IEEE 802.3(10Base-T), IEEE 802.3u(100Base-TX), IEEE 802.3z(1000BASE-X) IEEE 802.3ab(1000Base-T), IEEE 802.3ae(10GBase), IEEE802.3x IEEE 802.3ak(10GBASE-CX4) IEEE 802.3ba
	Frame Jumbo 12K Deteksi Port Loopback LLDP dan LLDP-MED UDLD 802.3ad LACP, maks 128 grup trunk dengan maks 8 ports untuk setiap trunk LACP Load Balance
	N:1 Mirroring Port RSPAN ERSPAN
	IEEEE802.1d(STP) IEEEE802.1w(RSTP) IEEEE802.1s(MSTP) Root Guard BPDU Guard BPDU Tunel
	802.1Q, 4096 VLAN VLAN MAC, VLAN VOICE, PVLAN, VLAN Protokol, VLAN Multicast QinQ, Selektif QinQ, Fleksibel QinQ GVRP N:1 Terjemahan VLAN Broadcast / Multicast / Unicast Storm Control
	IGMP v1/v2/v3 Snooping dan L2 Query Snooping ND Snooping MLDv1/v2
	Port Security
	Kontrol Flow : HOL, IEEE802.3x Kontrol Bandwidth
Fitur L3	Static Routing, RIPv1/v2,OSPFv2, BGP4 OSPFv3, BGP4+ Beberapa Proses OSPF LPM Routing Policy-based Routing(PBR) untuk IPv4 dan IPv6 VRRP URPF, ECMP BFD
	IGMP v1/v2/v3, IGMP Proxy, DVMRP,PIM-DM,PIM-SM,PIM-SSM, any cast RP, MSDP Rute Multicast Statis Kontrol Terima Multicast Deteksi Sumber Multicast Ilegal
	ARP Guard, Local ARP Proxy, Proxy ARP, ARP Binding, Gratuitous ARP, ARP Limit Anti ARP/NDP Cheat, Anti ARP/NDP Scan
	Klien DNS
	Tunel GRE
IPv6	Tunel 6to4, Tunel Configured, Tunel ISATAP, Tunel GRE ICMPv6,ND,DNSv6 IPv6 LPM Routing,IPv6 Policy-Based Routing(PBR) IPv6 VRRPv3,IPv6 URPF, IPv6 RA RIPng,OSPFv3,BGP4+ MLD Snooping,IPv6 Muticast VLAN MLDv1/v2, PIM-SM/DM for IPv6, IPv6 Anycast RP, IPv6 ACL, IPv6 QOS
MPLS	MPLS, VRF, LDP
MPLS	MPLS L3 VPN, MPLS L2 VPN(VPLS), VPWS
QoS	8 Queues SWRR,SP,WRR,DWRR,SDWRR,WRED Klasifikasi Lalu Lintas Berdasarkan 802.1p CoS, ToS , DiffServ DSCP, ACL, port number Traffic Shaping PRI Mark/Remark
ACL	IP ACL ,MAC ACL,IP-MAC ACL Standar dan Expanded ACL berdasarkan source/destination IP atau MAC, IP protocol, TCP/UDP port, DSCP, ToS, IP Precedence), VLAN, Tag/Untag,CoS REDIRECT dan accounting berdasarkan ACL Aturan dapat dikonfigurasi ke port, VLAN, interface routing VLAN Time ranged ACL
Keamanan	802.1x AAA Port, Otentikasi berbasis MAC Penghitungan berdasarkan lamanya waktu dan lalu lintas VLAN Guest dan VLAN Auto
	TACACS+ untuk IPv4 dan IPv6
	RADIUS untuk IPv4 dan IPv6
	MAB
DHCPv4/v6	Server/Klien DHCP untuk IPv4/IPv6 DHCP Relay/Option 82 DHCP Snooping/Option 82
Monitor Lalu Lintas	Analisis Lalu Lintas sFlow
Manajemen Jaringan Keamanan	CLI, WEB, Telnet, SNMPv1/v2c/v3 melalui IPv4 dan IPv6 Syslog dan server Syslog eksternal HTTP SSL SNMP MIB, SNMP TRAP FTP/TFTP SNTP/NTP RMOM 1,2,3,9 Otentikasi dengan radius SSH v1/v2 Firmware image ganda/File Konfigurasi 802.3ah OAM, 802.1ag OAM OpenFlow 1.0 (mendukung pengontrol terbuka Opendaylight, Floodlight, Ryu, Pox, dll.)
Fitur “Data Center”	IEEE VEPA(Virtual Ethernet Port Aggregator) TRILL VXLAN VSF(Virtual Switch Framework)
*Konten yang ditandai dengan “” perlu ditingkatkan di masa mendatang atau sedang dalam pengembangan**

Order Information

Model	Deskripsi
CS6510-48S6Q-HI	40G Advance Enhanced Datacenter Switch (4810GbE(SFP+) + 640GbE(QSFP+)), Desain yang redundan dan modular, Kinerja tinggi. Fitur L3 lengkap, Default dengan dua catu daya AC, Default dengan 5 (4 + 1) kipas, chipset Broadcom
QSFP-SR	Modul 40G QSFP (OM3 100m, OM4 150m), MTP
AOC-SFPX-10M	Kabel AOC dengan 2 modul 10G (SFP+), 10m, cocok untuk port SFP+ pada model switch yang sama, dapat digunakan untuk VSF
DAC-SFPX-3M	Kabel DAC dengan 2 modul 10G (SFP+), 3m, cocok untuk port SFP+ pada model switch yang sama, dapat digunakan untuk VSF
DAC-QSFP-5M	Kabel DAC dengan 2 modul 40G (QSFP), 5m, cocok untuk port QSFP pada model switch yang sama, dapat digunakan untuk VSF
