Bandingkan model, atau coba Cisco Switch Selector oleh Cisco Jakarta untuk menemukan switch terbaik untuk kebutuhan Anda.

Catalyst 3650-12X48UR

• 8 x 10 Gigabit Ethernet with SFP+ uplinks
• 48 UPOE ports
• 1100 WAC default AC power supply
• Supports Cisco Catalyst Multitgigabit technology
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-12X48UQ

• 4 x 10 Gigabit Ethernet with SFP+ uplinks
• 48 UPOE ports
• 1100 WAC default AC power supply
• Supports Catalyst Multitgigabit technology
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-12X48UZ

• 2 x 40 Gigabit Ethernet with QSFP+ Uplinks
• 48 UPOE ports
• 1100 WAC default AC power supply
• Supports Catalyst Multitgigabit technology
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-48FQM

• 48 10M/100M/1000M ports
• 12-in. deep mini switch for tight spaces
• Quiet, ideal for office areas
• Fixed fans and fixed power supplies
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-8X24UQ

• 4 x 10 Gigabit Ethernet with SFP+ uplinks
• 24 UPOE ports
• 1100 WAC default AC power supply
• Supports Catalyst Multitgigabit technology
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-24PDM

• 2 x 10 Gigabit Ethernet with SFP+ uplinks
• 24 POE+ ports
• Fixed 640 WAC default AC power supply
• 390W available PoE power
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-48FQ

• 4 x 10 Gigabit Ethernet with SFP+ uplinks
• 48 PoE+ ports
• 1025 WAC default AC power supply
• 775W available PoE power
• Enhanced Limited Lifetime Warranty (E-LLW)

Catalyst 3650-24PD

• 2 x 10 Gigabit Ethernet with SFP+ uplinks
• 24 PoE+ ports
• 640 WAC default AC power supply
• 390W available PoE power
• Enhanced Limited Lifetime Warranty (E-LLW)

• Kemampuan pengontrol nirkabel terintegrasi dengan:

1. Kapasitas nirkabel hingga 40G per switch (model 48-port).
2. Mendukung hingga 50 titik akses dan 1000 klien nirkabel di setiap entitas switching (switch atau stack).

• 24 and 48 10/100/1000 data and PoE+ model dengan port Ethernet (EEE) yang hemat energi.
• 24 dan 48 100-Mbps dan 1-, 2.5-, 5-, dan 10-Gbps (multigigabit) model Cisco UPOE dan PoE + dengan EEE.
• Lima model fixed-uplink dengan empat Gigabit Ethernet, dua 10 Gigabit Ethernet, empat 10 Gigabit Ethernet, delapan 10 Gigabit Ethernet, atau dua 40 Gigabit Ethernet Quad Bentuk-Faktor Kecil Pluggable Plus (QSFP +) port.
• Model PoE + 24-port dan 48-port 10/100/1000 dengan noise lebih rendah dan kedalaman 11,62 inci lebih rendah untuk kabinet dengan kedalaman dangkal di lingkungan perusahaan, ritel, dan kantor cabang.
• Teknologi Cisco StackWise-160 opsional yang menyediakan skalabilitas dan ketahanan dengan throughput tumpukan 160 Gbps.
• Catu daya redundan ganda, modular, dan tiga kipas modular menyediakan redundansi.
• Dukungan untuk sistem daya eksternal RPS 2300 pada 3650 SKU mini untuk redundansi daya.
• Full IEEE 802.3at (PoE +) dengan daya 30W pada semua port dalam 1 form rack unit (RU) form factor.
• Cisco UPOE dengan daya 60W per port dalam faktor bentuk 1 unit rak (RU).
• IEEE 802.3bz (2.5GBASE-T dan 5GBASE-T) melampaui 1 Gbps dengan Kategori 5e dan Kategori 6 yang ada.
• IEEE 802.1ba Audio Video Bridging (AVB) terintegrasi untuk memberikan pengalaman AV yang lebih baik, termasuk sinkronisasi waktu yang ditingkatkan dan kualitas layanan (QoS).
• Dukungan perangkat lunak untuk routing IPv4 dan IPv6, routing multicast, QoS modular, Flexible NetFlow (FNF) Versi 9, dan fitur keamanan yang ditingkatkan.
• Gambar Perangkat Lunak Cisco IOS® universal tunggal di semua tingkat lisensi, menyediakan jalur peningkatan yang mudah untuk fitur perangkat lunak.
• Peningkatan garansi seumur hidup terbatas (E-LLW) dengan penggantian perangkat keras dimuka hari kerja (NBD) berikutnya dan akses 90 hari ke dukungan Cisco Technical Assistance Center (TAC).

Semua Switches Cisco Catalyst 3650 Series telah memperbaiki, port uplink built-in dan dikirimkan dengan satu catu daya. Tabel 1 hingga 5 memberikan rincian lebih lanjut. Gambar 1 adalah gambar dari Switches Cisco Catalyst 3650 Series oleh Cisco Jakarta.

Figure 1.

Cisco Catalyst 3650 Series Switches

Table 1 shows the Cisco Catalyst 3650 Series configurations.

Table 1.          Cisco Catalyst 3650 Series Configurations

Fixed Uplinks

All Cisco Catalyst 3650 Series Switches have fixed, built-in uplink ports. Customers can choose from five types of uplink ports at the time of the switch purchase:

• Four Gigabit Ethernet with Small Form-Factor Pluggable (SFP)
• Two 10 Gigabit Ethernet with SFP+ and two 10 Gigabit Ethernet with SFP or four Gigabit Ethernet with SFP
• Four 10 Gigabit Ethernet with SFP+ or four Gigabit Ethernet with SFP
• Eight 10 Gigabit Ethernet with SFP+ or eight Gigabit Ethernet with SFP
• Two 40 Gigabit Ethernet with QSFP

Antarmuka SFP + mendukung port 10 Gigabit Ethernet dan Gigabit Ethernet. Lihat Tabel 1 untuk deskripsi model sakelar dasar dan port uplink yang sesuai. Lihat Tabel 2 untuk deskripsi berbagai opsi antarmuka port uplink.

Table 2.          1 and 10 Gigabit Fixed Uplink Configurations

Dual Redundant Modular Power Supplies and External RPS2300

Cisco Catalyst 3650 Series Switches mendukung catu daya redundan ganda (lihat Gambar 2). Sakelar dikirimkan dengan satu catu daya secara default, dan catu daya kedua dapat dibeli pada saat memesan sakelar atau di lain waktu. Jika hanya satu catu daya yang dipasang, catu daya harus selalu ada di catu daya 1. Switch ini juga dikirimkan bersama tiga kipas yang bisa diganti lapangan.

Figure 2.

Redundant Power Supplies

Tabel 3 menunjukkan catu daya berbeda yang tersedia di sakelar ini dan daya PoE yang tersedia.

Table 3.          Switch Models and Corresponding Default Power Supplies

Sakelar multigigabit mendukung rangkaian catu daya yang berbeda dari sakelar non-multigigabit. Selain itu PWR-C1-350WAC tidak didukung pada sakelar multigigabit. Selain catu daya yang tercantum dalam Tabel 3, catu daya DC 640W tersedia pada saat pemesanan atau sebagai cadangan pada semua model sakelar non-multigigabit. Catu daya DC juga memberikan kemampuan PoE untuk fleksibilitas maksimum (lihat Tabel 4 untuk anggaran PoE yang tersedia dengan catu daya DC). Pelanggan dapat mencampur dan mencocokkan catu daya AC dan DC di dua slot catu daya yang tersedia. Catu daya ini dapat dipasang di salah satu sakelar.

Table 4.          Available PoE with DC Power Supply

Power over Ethernet Plus (PoE+)

Cisco Catalyst 3650 Series Switches mendukung PoE (IEEE 802.3af) dan PoE + (standar IEEE 802.3at), yang menyediakan daya hingga 30 W per port. PoE menghilangkan kebutuhan daya dinding untuk setiap perangkat yang mendukung PoE dan menghilangkan biaya untuk pemasangan kabel dan sirkuit listrik tambahan yang jika tidak akan diperlukan dalam penggunaan telepon IP dan WLAN. Seri 3650 dapat menyediakan TCO yang lebih rendah untuk penggunaan yang menggabungkan telepon IP Cisco, titik akses LAN nirkabel Cisco Aironet®, atau perangkat akhir yang sesuai dengan IEEE 802.3at. Tabel 5 menunjukkan kombinasi catu daya yang diperlukan untuk berbagai kebutuhan PoE.

Table 5.          Minimum Power Supply Requirements for Full PoE and PoE+

Cisco Universal Power over Ethernet (Cisco UPOE)

Cisco UPOE adalah teknologi terobosan, menawarkan layanan dan manfaat berikut:

• 60W per port untuk mengaktifkan berbagai perangkat akhir seperti klien Samsung VDI, sistem turret BT IP di lantai perdagangan, sakelar kompak Cisco Catalyst di lingkungan ritel dan perhotelan, sistem Cisco TelePresence® pribadi, dan perangkat kontrol akses fisik.
• Ketersediaan tinggi untuk daya dan layanan terjamin tanpa gangguan, persyaratan untuk kritis
  aplikasi (e911).
• Turunkan OpEx dengan memberikan ketahanan jaringan dengan biaya lebih rendah dengan menggabungkan daya cadangan menjadi lemari kabel.
• Pemasangan lebih cepat dari infrastruktur jaringan akses kampus baru dengan menghilangkan kebutuhan untuk outlet daya untuk setiap titik akhir.

Kemampuan Cisco UPOE hanya tersedia pada model multigigabit tertentu.

Table 6 shows the power supply requirements for Cisco UPOE.

Table 6.          Power Supply Requirements for Cisco UPOE

Cisco Catalyst Multigigabit Technology

Cisco Multigigabit Ethernet adalah inovasi unik untuk sakelar akses Cisco Catalyst Ethernet baru. Dengan pertumbuhan 802.11ac yang luar biasa dan aplikasi nirkabel baru, perangkat nirkabel mempromosikan permintaan bandwidth jaringan yang lebih besar. Ini menciptakan kebutuhan akan teknologi yang mendukung kecepatan lebih tinggi dari 1 Gbps pada semua infrastruktur kabel. Teknologi multigigabit Cisco memungkinkan Anda untuk mencapai kecepatan bandwidth dari 1 Gbps hingga 10 Gbps melalui pemasangan kabel Category 5e (Cat 5e) tradisional atau lebih. Selain itu, port multigigabit pada sakelar Cisco Catalyst tertentu mendukung Cisco UPOE, yang semakin penting untuk ruang kerja generasi berikutnya dan ekosistem Internet of Things (IoT).

Teknologi multigigabit Cisco menawarkan manfaat signifikan untuk beragam kecepatan, tipe kabel, dan daya PoE. Manfaat dapat dikelompokkan ke dalam tiga area berbeda:

• Kecepatan ganda: Teknologi Cisco Catalyst Multigigabit mendukung negosiasi ulang otomatis beberapa kecepatan pada port switch. Kecepatan yang didukung adalah 100 Mbps, 1 Gbps, 2.5 Gbps, dan 5 Gbps pada kabel Cat 5e dan hingga 10 Gbps pada kabel Cat 6a.
• Jenis kabel: Teknologi ini mendukung berbagai jenis kabel, termasuk Cat 5e, Cat 6, dan Cat 6a atau lebih tinggi.
• Daya PoE: Teknologi ini mendukung PoE, PoE +, dan Cisco UPOE untuk semua kecepatan dan tipe kabel yang didukung.

Cisco Catalyst 3650 Mini Switches

Cisco Catalyst 3650 Series menambahkan sakelar mini baru ke sekumpulan sakelar 3650 yang ada. Sakelar ini memiliki kedalaman kurang dari 12 ”dan lebih tenang dari sakelar 3650 yang ada, membuatnya sempurna untuk dipasang di kabinet berkabel ketat, rak, atau ruang pengguna di mana kedalaman sakelar menjadi perhatian. Anda dapat menghindari mengganti kabinet atau memasang sakelar secara miring dan akibatnya mengurangi waktu henti untuk jaringan.

Switch-switch ini memungkinkan penegakan kebijakan kabel-nirkabel yang seragam, visibilitas aplikasi, fleksibilitas, optimalisasi aplikasi, dan ketahanan superior seperti 3650 switch yang ada. Mereka datang dalam 24-dan 48-port 10M / 100M / 1000M SKU switch (WS-C3650-24PDM dan WS-C3650-48FQM) dan mendukung semua fitur yang sama seperti switch 3650 yang ada kecuali mereka datang dengan kipas tetap, daya tetap persediaan, dan dukungan untuk RPS2300 eksternal untuk redundansi.

Switch PoE ini mendukung PoE (IEEE 802.3af) dan PoE + (standar IEEE 802.3at), memberikan daya hingga 30W untuk 12 port dengan total 390W pada model 24-port dan daya hingga 30W untuk 24 port untuk total 775W pada model 48-port. Switch 24-port memiliki uplink 2×1 Gigabit Ethernet SFP dan 2×10 Gigabit Ethernet SFP +; sakelar 48-port memiliki uplink 4×10 Gigabit Ethernet SFP + untuk mendukung aplikasi bandwidth tinggi. Switch ini mendukung penumpukan dan dapat menumpuk satu sama lain atau 3650 switch yang ada menggunakan teknologi Cisco StackWise-160 yang sama. 3650 mini dan 3650 menggunakan perangkat lunak yang sama dan dengan demikian dapat digunakan dan dikelola menggunakan kebijakan, konfigurasi yang sama, dan seterusnya seperti 3650 yang ada. Beberapa kasus penggunaan untuk mini 3650 adalah sebagai berikut:

Kantor Kecil dan Cabang

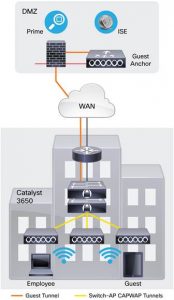

Banyak cabang kecil dan kantor satelit di mana ada beberapa karyawan tidak memiliki lemari kabel yang lebih besar karena keterbatasan ruang. Kantor tipikal seperti ini memiliki kabinet yang lebih kecil dan akan membutuhkan saklar yang dapat melayani beberapa karyawan, memberikan dukungan PoE, dapat mengelola jaringan kabel-nirkabel, dan menerapkan kebijakan yang konsisten sama dengan cabang atau kantor yang lebih besar. Karena kedalamannya kurang dari 12 “, kebisingan yang lebih rendah, dan dukungan untuk uplink 10G bersama dengan susun, keamanan canggih, dan konvergensi kabel-nirkabel, mini 3650 adalah saklar yang sempurna untuk jenis ruang ini.

pendidikan

Switch mini 3650 memperluas akses ke lab, ruang kelas, dan ruang pelatihan lainnya dari ruang distribusi pusat / lantai, mengurangi biaya pemasangan kabel dan memberikan kualitas layanan yang unggul dengan keamanan yang ditingkatkan, konvergensi kabel-nirkabel, dan fitur jaringan perusahaan. Karena kedalamannya yang dangkal dan kebisingan yang lebih rendah, sakelar ini cocok untuk ruang kelas atau area terbatas.

Eceran

Outlet ritel yang khas perlu melayani pelanggan di beberapa titik penjualan, masing-masing dengan mesin POS, titik akses, telepon, printer, tampilan video dengan jaringan, dan beberapa tenaga PoE. Outlet ritel ini terhubung ke router akses yang menghubungkannya ke jaringan luar dan biasanya membutuhkan sakelar yang sesuai dengan kabinet dengan kedalaman yang dangkal. Karena kedalaman switch 12 ”bersama dengan fitur keamanan dan jaringan yang canggih, mereka dapat membantu pengecer secara efisien memanfaatkan ruang dan menghemat biaya real estat.

Akses Kabel dan Nirkabel Konvergen

Cisco Catalyst 3650 Series adalah platform switching akses mandiri dan stackable yang memungkinkan layanan kabel plus nirkabel pada satu platform berbasis Perangkat Lunak Cisco IOS XE. Dengan ini, Cisco telah memelopori sejumlah kemampuan kaya seperti ketersediaan tinggi berdasarkan stateful switchover (SSO) pada penumpukan, QoS granular, keamanan, dan Fleksibel NetFlow (FNF) di seluruh kabel dan nirkabel dengan cara yang mulus. Selain itu, fitur kabel plus nirkabel dibundel menjadi satu gambar Perangkat Lunak Cisco IOS, yang mengurangi jumlah gambar perangkat lunak yang harus memenuhi syarat / sertifikasi pengguna sebelum mengaktifkannya di jaringan mereka. Port konsol tunggal untuk manajemen antarmuka baris perintah (CLI) mengurangi jumlah titik sentuh yang dikelola untuk layanan kabel plus nirkabel, sehingga mengurangi kompleksitas jaringan, menyederhanakan operasi jaringan, dan menurunkan TCO untuk mengelola infrastruktur.

Kabel plus nirkabel konvergen tidak hanya meningkatkan bandwidth nirkabel di seluruh jaringan tetapi juga skala penyebaran nirkabel. Setiap 48-port Cisco Catalyst 3650 menyediakan 40 Gbps throughput nirkabel (20 Gbps pada model 24-port). Kapasitas nirkabel ini meningkat dengan jumlah anggota dalam tumpukan. Ini memastikan bahwa jaringan dapat menskala dengan kebutuhan bandwidth nirkabel saat ini, seperti yang ditentukan oleh titik akses berbasis IEEE 802.11n dan dengan standar nirkabel di masa depan seperti IEEE 802.11ac. Selain itu, Cisco Catalyst 3650 mendistribusikan fungsi pengontrol nirkabel untuk mencapai skalabilitas yang lebih baik. Setiap switch / stack Cisco Catalyst 3650 dapat beroperasi sebagai pengontrol nirkabel dalam dua mode:

• Agen Mobilitas (MA): Ini adalah mode default yang digunakan Cisco Catalyst 3650 untuk dikirimkan. Dalam mode ini sakelar mampu menghentikan terowongan CAPWAP dari titik akses dan menyediakan konektivitas nirkabel ke klien nirkabel. Mempertahankan basis data klien nirkabel dan mengonfigurasi serta menegakkan kebijakan keamanan dan QoS untuk klien nirkabel dan titik akses dapat diberlakukan dalam mode ini. Tidak ada lisensi tambahan di atas IP Base yang diperlukan untuk beroperasi dalam mode agen mobilitas.
• Mobility controller (MC):Dalam mode ini, sakelar Cisco Catalyst 3650 dapat melakukan semua tugas agen mobilitas selain koordinasi mobilitas, manajemen sumber daya radio (RRM), dan koordinasi Cisco CleanAir® dalam subdomain mobilitas. Mode pengontrol mobilitas dapat diaktifkan pada sakelar CLI. Tingkat lisensi Basis IP diperlukan ketika sakelar Cisco Catalyst 3650 bertindak sebagai pengendali mobilitas. Cisco 5508 Wireless LAN Controller yang berlokasi di pusat (WLC 5508), Cisco Wireless Services Module 2 (WiSM2) (saat menjalankan AireOS Versi 7.3), dan Wireless LAN Controller 5760 juga dapat melakukan peran ini untuk penyebaran yang lebih besar.

Dengan agen mobilitas yang terletak di lemari kabel yang menyediakan 40 Gbps nirkabel per sakelar (n x 40 Gbps untuk setumpuk sakelar n) dan pengendali mobilitas yang mengelola beberapa fungsi nirkabel sentral, penyebaran nirkabel berbasis akses konvergensi memberikan yang terbaik di dalam skalabilitas kelas untuk nirkabel dan throughput nirkabel yang ditingkatkan secara signifikan.

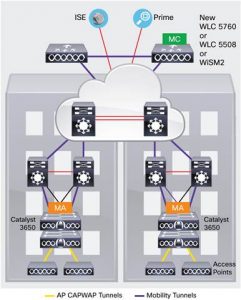

Figure 3. Mobility Controller (MC) and Mobility Agent (MA)

Intelligent Services Cisco Jakarta

Fleksibel NetFlow (FNF)

Visibilitas penuh ke dalam lalu lintas kabel plus nirkabel dicapai karena kontrol titik akses dan penyediaan titik akses nirkabel (CAPWAP) pada sakelar. Ini membantu mengidentifikasi pengguna dan arus lalu lintas pengguna untuk mengidentifikasi penyerang potensial dan mengambil tindakan korektif pada lapisan akses sebelum serangan menembus lebih jauh ke dalam jaringan. Ini dicapai dengan menggunakan FNF, yang memonitor setiap aliran yang masuk dan keluar dari tumpukan switch untuk pengguna kabel dan nirkabel. Ini juga membantu mengidentifikasi pembicara kabel / nirkabel top dan menegakkan kebijakan penyediaan bandwidth yang sesuai.

QoS

Switch 3650 memiliki kemampuan QoS kabel plus nirkabel tingkat lanjut. Ia menggunakan antarmuka baris perintah QoS modular Cisco (MQC). Switch mengelola bandwidth nirkabel menggunakan manajemen bandwidth hirarkis yang belum pernah terjadi mulai dari tingkat per-akses-titik dan menelusuri lebih jauh ke per-radio, identifikasi set per-layanan (SSID), dan tingkat per pengguna. Ini membantu mengelola dan memprioritaskan bandwidth yang tersedia antara berbagai radio dan berbagai SSID (perusahaan, tamu, dan sebagainya) dalam setiap radio berdasarkan persentase.

Switch ini juga mampu secara otomatis mengalokasikan bandwidth yang sama di antara pengguna yang terhubung dalam SSID yang diberikan. Ini memastikan bahwa semua pengguna dalam SSID yang diberikan mendapatkan bagian yang adil dari bandwidth yang tersedia saat sedang terhubung ke jaringan. UADP ASIC memungkinkan manajemen bandwidth hirarkis dan pembagian bandwidth yang adil, sehingga memberikan QoS berbasis perangkat keras untuk kinerja yang dioptimalkan pada lalu lintas tingkat line.

Selain kemampuan ini, switch dapat melakukan class of service (CoS) atau titik kode layanan yang dibedakan (DSCP) berdasarkan antrian, pemolisian, pembentukan, dan penandaan lalu lintas kabel plus nirkabel. Ini memungkinkan pengguna untuk membuat kebijakan umum yang dapat digunakan untuk lalu lintas kabel plus nirkabel. The 3650 juga mendukung nama kebijakan yang dapat diunduh dari Cisco Identity Services Engine (ISE) ketika pengguna berhasil mengautentikasi ke jaringan menggunakan ISE.

Security

Cisco Catalyst 3650 menyediakan serangkaian fitur keamanan yang kaya untuk pengguna kabel plus nirkabel. Fitur seperti IEEE 802.1x, snooping Dynamic Host Configuration Protocol (DHCP), IP Source Guard dan kontrol perlindungan pesawat, sistem pencegahan intrusi nirkabel (WIPS), dan sebagainya memungkinkan perlindungan terhadap pengguna dan penyerang yang tidak sah. Dengan berbagai pengguna kabel dan nirkabel yang terhubung ke jaringan, switch mendukung jaringan yang sadar sesi, di mana setiap perangkat yang terhubung ke jaringan diidentifikasi sebagai satu sesi, dan daftar kontrol akses unik (ACL) dan / atau kebijakan QoS dapat didefinisikan dan diterapkan menggunakan ISE untuk setiap sesi ini, memberikan kontrol yang lebih baik pada perangkat yang terhubung ke jaringan.

Resiliency

Teknologi Cisco StackWise-160

Cisco Jakarta Cisco Catalyst 3650 mendukung modul penumpukan opsional yang didasarkan pada teknologi Cisco StackWise-160. Teknologi Cisco StackWise-160 dibangun di atas teknologi StackWise terdepan di industri yang sangat sukses, yang merupakan arsitektur penumpukan premium. StackWise-160 memiliki bandwidth stack 160 Gbps. StackWise ‑ 160 menggunakan Cisco IOS Software SSO untuk memberikan ketahanan dalam tumpukan. Tumpukan berperilaku sebagai unit switching tunggal yang dikelola oleh switch “aktif” yang dipilih oleh switch anggota. Sakelar aktif secara otomatis memilih sakelar siaga di dalam tumpukan. Sakelar aktif membuat dan memperbarui semua informasi peralihan / perutean / nirkabel dan terus-menerus menyinkronkan informasi itu dengan sakelar siaga.

Jika sakelar aktif gagal, sakelar siaga mengasumsikan peran sakelar aktif dan terus menjalankan stack. Jalur akses terus tetap terhubung selama peralihan aktif ke siaga. Tumpukan yang berfungsi dapat menerima anggota baru atau menghapus yang lama tanpa gangguan layanan. Stack Wise-160 menciptakan sistem terpadu tunggal yang sangat tangguh hingga sembilan switch, memberikan manajemen yang disederhanakan menggunakan alamat IP tunggal, sesi Telnet tunggal, CLI tunggal, pemeriksaan versi otomatis, peningkatan versi otomatis, peningkatan otomatis, konfigurasi otomatis, dan banyak lagi. StackWise-160 juga memungkinkan perpindahan lokal di Cisco Catalyst 3650 Series Switches. (Lihat Gambar 4.)

Gambar 4. StackWise-160 Kit dengan Adaptor dan Kabel Stack

Jantung dari Cisco Catalyst 3650 adalah UADP ASIC dengan kemampuan terprogram untuk fitur masa depan dan kecerdasan dengan perlindungan investasi. ASIC yang baru menyediakan fondasi untuk API konvergen melintasi kabel dan nirkabel, Cisco Open Network Environment, kesiapan jaringan yang ditentukan perangkat lunak (SDN) dan OnePK SDK melalui pembaruan perangkat lunak selama masa pakai produk.

Software Features and Services on Cisco Catalyst 3650 Series Switches by Cisco Jakarta

Layanan perangkat lunak yang didukung pada Switches Cisco Catalyst 3650 Series dapat diklasifikasikan ke dalam lima kategori besar:

• Kemudahan operasi
• Fitur keamanan canggih
• Kegembiraan
• Visibilitas dan kontrol aplikasi
• Audio Video Bridging (AVB)

Kemudahan Operasi

Cisco Catalyst 3650 membantu mengurangi biaya operasi:

• Operasi Cerdas Cisco Catalyst
• Fitur penyebaran dan kontrol yang mudah digunakan
• Operasi sakelar yang efisien
• Alat manajemen jaringan

Cisco Catalyst Smart Operations

Cisco Catalyst Smart Operations adalah serangkaian kemampuan komprehensif yang menyederhanakan penggunaan, konfigurasi, dan pemecahan masalah LAN. Selain teknologi adaptif dan selalu aktif seperti StackWise-160, Cisco Catalyst Smart Operations memungkinkan instalasi tanpa sentuhan dan penggantian sakelar, peningkatan cepat, dan kemudahan pemecahan masalah dengan pengurangan biaya operasional. Cisco Catalyst Smart Operations adalah serangkaian fitur yang mencakup Instalasi Cerdas, Auto Smartports, Konfigurasi Cerdas, dan Pemecahan Masalah Pintar untuk meningkatkan keunggulan operasional:

• Cisco Smart Install adalah teknologi plug-and-play yang transparan untuk mengkonfigurasi gambar Perangkat Lunak Cisco IOS dan mengubah konfigurasi tanpa campur tangan pengguna. Smart Install menggunakan alokasi alamat IP dinamis dan bantuan sakelar lain untuk memfasilitasi pemasangan, menyediakan plug and play jaringan yang transparan.
• Cisco Auto Smartports menyediakan konfigurasi otomatis ketika perangkat terhubung ke port switch, memungkinkan deteksi otomatis dan plug and play perangkat ke jaringan.
• Cisco Smart Troubleshooting adalah serangkaian luas perintah diagnostik debug dan pemeriksaan kesehatan sistem dalam sakelar, termasuk Generic Online Diagnostics (GOLD) dan Onboard Failure Logging (OBFL).
• Embedded Event Manager (EEM) adalah fitur yang kuat dan fleksibel yang menyediakan deteksi kejadian jaringan waktu-nyata dan otomatisasi onboard. Menggunakan EEM, pelanggan dapat menyesuaikan perilaku perangkat jaringan mereka untuk menyelaraskan dengan kebutuhan bisnis mereka. Fitur ini memerlukan set fitur Pangkalan IP.

Easy-to-Use Deployment and Control Features

• User experience:

1. Perjanjian tingkat layanan IP (SLA) memungkinkan pelanggan untuk memastikan aplikasi IP kritis bisnis baru, serta layanan IP yang memanfaatkan data, suara, dan video, dalam jaringan IP. Fitur ini memerlukan set fitur Layanan IP.
2. Konfigurasi otomatis DHCP dari beberapa sakelar melalui server boot memudahkan penyebaran sakelar.
3. Automatic QoS (AutoQoS) menyederhanakan konfigurasi QoS dalam jaringan voice over IP (VoIP) dengan mengeluarkan antarmuka dan perintah sakelar global untuk mendeteksi telepon IP Cisco, mengklasifikasikan lalu lintas, dan membantu mengaktifkan konfigurasi antrian keluar.
4. Negosiasi otomatis pada semua port secara otomatis memilih mode transmisi setengah atau dupleks penuh untuk mengoptimalkan bandwidth.
5. Crossover antarmuka tergantung media (MDIX) otomatis menyesuaikan pasangan yang mengirim dan menerima jika tipe kabel yang salah (crossover atau straight through) dipasang.

• Simplified configuration and connectivity:

1. Dynamic Trunking Protocol (DTP) memfasilitasi konfigurasi trunk dinamis di semua port switch.
2. Port Aggregation Protocol (PAgP) mengotomatiskan pembuatan grup Cisco Fast EtherChannel atau Gigabit EtherChannel groups untuk menautkan ke switch, router, atau server lain.
3. Link Aggregation Control Protocol (LACP) memungkinkan pembuatan saluran Ethernet dengan perangkat yang sesuai dengan IEEE 802.3ad. Fitur ini mirip dengan teknologi Cisco EtherChannel dan PAgP.
4. Protokol Deteksi Tautan Searah (UDLD) dan UDLD agresif memungkinkan tautan searah yang disebabkan oleh kabel serat optik yang salah atau kesalahan port untuk dideteksi dan dinonaktifkan pada antarmuka serat optik.
5. Cisco VLAN Trunking Protocol (VTP) Versi 3 mendukung VLAN dinamis dan konfigurasi trunk dinamis di semua switch.

• Efficient switch operation:

1. Berpindah templat database manager (SDM), templat VLAN (khusus ke tingkat lisensi LAN Base), dan templat lanjutan memungkinkan administrator untuk secara otomatis mengoptimalkan alokasi memori addressable addressable addressable memory (TCAM) ke fitur yang diinginkan berdasarkan persyaratan spesifik penggunaan.
2. Protokol Resolusi Alamat Proxy lokal (ARP) bekerja bersama dengan tepi VLAN pribadi untuk meminimalkan siaran dan memaksimalkan bandwidth yang tersedia.
3. Manajemen konfigurasi master susun dengan teknologi Cisco StackWise-160 membantu memastikan bahwa semua sakelar ditingkatkan secara otomatis ketika sakelar master menerima versi perangkat lunak baru. Pemeriksaan dan pembaruan versi perangkat lunak otomatis membantu memastikan bahwa semua anggota tumpukan memiliki versi perangkat lunak yang sama.
4. Trivial File Transfer Protocol (TFTP) mengurangi biaya administrasi peningkatan perangkat lunak dengan mengunduh dari lokasi terpusat.
5. Network Timing Protocol (NTP) menyediakan stempel waktu yang akurat dan konsisten untuk semua sakelar intranet.

• Multicast:

1. Multicast yang dioptimalkan untuk kabel plus nirkabel: Cisco Catalyst 3650 menawarkan efisiensi multicast yang lebih besar dengan hanya menerima satu aliran multicast dan menggandakannya untuk semua perangkat kabel plus nirkabel yang terhubung yang terhubung ke sakelar itu.
2. Internet Group Management Protocol (IGMP) v1, v2, v3 snooping untuk IPv4: multicast listener discovery (MLD) v1 dan v2 snooping menyediakan sambungan klien yang cepat dan aliran stream multicast dan membatasi lalu lintas video intensif bandwidth hanya untuk para pemohon.

• Monitoring:

1. Remote Switch Port Analyzer (RSPAN) memungkinkan administrator untuk memonitor port jarak jauh dalam jaringan switch Layer 2 dari switch lain di jaringan yang sama.
2. Untuk manajemen, pemantauan, dan analisis lalu lintas yang ditingkatkan, agen perangkat lunak Pemantauan Jarak Jauh Tertanam (RMON) mendukung empat grup RMON (sejarah, statistik, alarm, dan peristiwa).
3. Traceroute Layer 2 memudahkan pemecahan masalah dengan mengidentifikasi jalur fisik yang diambil paket dari sumber ke tujuan.
4. Manajemen RF nirkabel menyediakan informasi waktu nyata dan historis tentang interferensi RF yang memengaruhi kinerja jaringan di seluruh pengontrol menggunakan integrasi teknologi Cisco CleanAir di seluruh sistem.

Efficient Switch Operation

Cisco Catalyst 3650 Series Switches, dirancang dan direkayasa oleh Cisco, menyediakan operasi hemat daya, EEE, dan daya rendah yang optimal untuk manajemen daya dan kemampuan konsumsi daya terbaik di kelasnya. Port Cisco Catalyst 3650 mampu mengurangi mode daya sehingga port yang tidak digunakan dapat beralih ke status pemanfaatan daya yang lebih rendah. Fitur operasi sakelar efisien lainnya adalah:

• Cisco Discovery Protocol Version 2 memungkinkan Switches Cisco Catalyst 3650 Series untuk menegosiasikan pengaturan daya yang lebih granular saat menyambung ke perangkat bertenaga Cisco seperti ponsel IP atau titik akses daripada apa yang disediakan oleh klasifikasi IEEE.
• Perintah konsumsi daya per-port memungkinkan pelanggan untuk menentukan pengaturan daya maksimum pada masing-masing port. Sensing daya PoE per-port mengukur daya aktual yang diambil, memungkinkan kontrol yang lebih cerdas pada perangkat yang ditenagai.
• PoE MIB memberikan visibilitas proaktif ke dalam penggunaan daya dan memungkinkan pelanggan untuk menetapkan ambang batas level daya yang berbeda.

Bertanggung jawab terhadap lingkungan

Organisasi dapat memilih untuk mematikan radio titik akses untuk mengurangi konsumsi daya selama jam sibuk. Pengontrol LAN nirkabel terintegrasi menghindari penyebaran perangkat tambahan dalam jaringan.

Alat Manajemen Jaringan

Cisco Catalyst 3650 Series Switches menawarkan CLI superior untuk konfigurasi terperinci dan infrastruktur Cisco Prime ™ untuk manajemen kabel plus nirkabel terpadu. Infrastruktur Cisco Prime menyediakan hari ke-0 dan penyediaan berkelanjutan, pemantauan dan pemeliharaan yang berkelanjutan, templat konfigurasi, dan tampilan perangkat dan pengguna 360 derajat dan berfungsi sebagai pengumpul FNF untuk tampilan lalu lintas pengguna menggunakan modul Cisco Prime Assurance Manager.

Advanced Security Features

Cisco Catalyst 3650 Series Switches support advanced security features including but not limited to:

• Protection against attackers:

1. Keamanan port mengamankan akses ke port trunk atau akses berdasarkan alamat MAC. Ini membatasi jumlah alamat MAC yang dipelajari untuk menolak banjir alamat MAC.
2. Pengintaian DHCP mencegah pengguna jahat melakukan spoofing server DHCP dan mengirimkan alamat palsu. Fitur ini digunakan oleh fitur keamanan utama lainnya untuk mencegah sejumlah serangan lain seperti keracunan ARP.
3. Inspeksi ARP dinamis (DAI) membantu memastikan integritas pengguna dengan mencegah pengguna jahat mengeksploitasi sifat tidak aman ARP.
4. Penjaga sumber IP mencegah pengguna jahat melakukan spoofing atau mengambil alih alamat IP pengguna lain dengan membuat tabel yang mengikat antara IP, alamat MAC, port, dan VLAN klien.
5. Fitur Unicast Reverse Path Forwarding (RPF) membantu mengurangi masalah yang disebabkan oleh pengenalan alamat sumber IP salah bentuk atau palsu (palsu) ke dalam jaringan dengan membuang paket IP yang tidak memiliki alamat sumber IP yang dapat diverifikasi.
6. Dukungan data dua arah pada port SPAN memungkinkan Cisco intrusion detection system (IDS) untuk mengambil tindakan ketika penyusup terdeteksi.

• User authentication:

1. Otentikasi fleksibel yang mendukung berbagai mekanisme otentikasi, termasuk 802.1X, bypass otentikasi MAC, dan otentikasi web menggunakan konfigurasi tunggal yang konsisten.
2. RADIUS mengubah otorisasi dan panggilan yang dapat diunduh untuk kapabilitas manajemen kebijakan yang komprehensif.
3. VLAN pribadi membatasi lalu lintas antara host di segmen yang sama dengan memisahkan lalu lintas di Layer 2, mengubah segmen siaran menjadi segmen multiaccess seperti nonbroadcast. Tepi VLAN pribadi memberikan keamanan dan isolasi antara port switch, yang membantu memastikan bahwa pengguna tidak dapat mengintip lalu lintas pengguna lain.
4. Otentikasi multidomain memungkinkan telepon IP dan PC untuk mengotentikasi pada port switch yang sama sambil menempatkannya pada VLAN suara dan data yang sesuai.
5. Pemberitahuan alamat MAC memungkinkan administrator untuk diberitahu tentang pengguna yang ditambahkan atau dihapus dari jaringan.
6. Mobilitas dan keamanan untuk konektivitas nirkabel yang aman dan andal, serta pengalaman pengguna akhir yang konsisten. Peningkatan ketersediaan jaringan melalui pemblokiran proaktif ancaman yang diketahui.
7. Pemfilteran IGMP menyediakan otentikasi multicast dengan memfilter pelanggan yang tidak berlangganan dan membatasi jumlah stream multicast bersamaan yang tersedia per port.

• ACLs:

1. Keamanan Cisco VLAN ACL pada semua VLAN mencegah aliran data yang tidak sah dari dijembatani dalam VLAN.
2. Cisco standar dan router keamanan IP yang diperluas ACL menetapkan kebijakan keamanan pada antarmuka yang diarahkan untuk lalu lintas pesawat terbang dan pesawat data. ACL IPv6 dapat diterapkan untuk memfilter lalu lintas IPv6.
3. ACL berbasis port untuk antarmuka Lapisan 2 memungkinkan kebijakan keamanan diterapkan pada masing-masing port switch.

• Device access:

1. Protokol Secure Shell (SSH), Kerberos, dan Simple Network Management Protocol Versi 3 (SNMPv3) memberikan keamanan jaringan dengan mengenkripsi lalu lintas administrator selama sesi Telnet dan SNMP. Protokol SSH, Kerberos, dan versi kriptografi SNMPv3 memerlukan gambar perangkat lunak kriptografi khusus karena pembatasan ekspor A.S.
2. Otentikasi TACACS + dan RADIUS memfasilitasi kontrol terpusat sakelar dan membatasi pengguna yang tidak sah dari mengubah konfigurasi.
3. Keamanan bertingkat pada akses konsol mencegah pengguna yang tidak sah dari mengubah konfigurasi sakelar.

• Penjaga unit data protokol jembatan (BPDU) menutup antarmuka Spanning Tree PortFast yang diaktifkan ketika BPDU diterima untuk menghindari loop topologi yang tidak disengaja.
• Spanning Tree Root Guard (STRG) mencegah perangkat tepi yang tidak ada dalam kendali administrator jaringan menjadi simpul akar Spanning Tree Protocol.
• Keamanan nirkabel ujung ke ujung menawarkan enkripsi DTLS yang sesuai dengan CAPWAP untuk memastikan enkripsi antara titik akses dan pengontrol di seluruh tautan WAN / LAN yang jauh.

Resiliency

Jaringan tanpa batas memungkinkan mobilitas perusahaan dan layanan video kelas bisnis. Layanan lokasi jaringan terpadu (kabel plus nirkabel) pertama di industri memungkinkan pelacakan aset seluler dan pengguna aset tersebut untuk kedua perangkat kabel plus nirkabel. Pengalaman tanpa batas sebenarnya diaktifkan oleh set fitur berikut di Cisco Catalyst 3650 Series Switches:

• Ketersediaan tinggi
• Perutean IP berkinerja tinggi
• QoS Superior

High Availability

Selain StackWise-160, Cisco Catalyst 3650 Series mendukung fitur ketersediaan tinggi termasuk tetapi tidak terbatas pada hal-hal berikut:

• Cross-Stack EtherChannel menyediakan kemampuan untuk mengkonfigurasi teknologi Cisco EtherChannel di berbagai anggota stack untuk ketahanan yang tinggi.
• Flexlink menyediakan redundansi tautan dengan waktu konvergensi kurang dari 100 ms.
• IEEE 802.1s / w Rapid Spanning Tree Protocol (RSTP) dan Multiple Spanning Tree Protocol (MSTP) menyediakan konvergensi spanning-tree yang independen dari spanning-tree timer dan juga menawarkan manfaat penyeimbangan beban Layer 2 dan pemrosesan yang didistribusikan. Unit yang ditumpuk berperilaku sebagai simpul spanning-tree tunggal.
• Rapid Spanning Tree Per-VLAN (PVRST +) memungkinkan konvergensi pohon spanning cepat pada basis-spanning-tree per-VLAN, tanpa memerlukan implementasi instance spanning-tree.
• Switch-port autorecovery (Err-disable) secara otomatis mencoba untuk mengaktifkan kembali tautan yang dinonaktifkan karena kesalahan jaringan.

Routing IP Kinerja Tinggi

Arsitektur perutean perutean Cisco Express Forwarding memberikan perutean IP berkinerja sangat tinggi di Switches Cisco Catalyst 3650 Series:

• Protokol routing IP unicast (statis, Routing Information Protocol Version 1 [RIPv1], dan RIPv2, RIPng, rintisan Protokol Routing Gateway Interior [EIGRP] yang ditingkatkan) didukung untuk aplikasi routing jaringan kecil dengan set fitur IP Base. Routing statis terbatas dengan set fitur Basis LAN. Routing yang setara biaya memfasilitasi penyeimbangan dan redundansi beban Layer 3 di seluruh stack.
• Protokol perutean unicast IP tingkat lanjut (Buka Jalur Terpendek Pertama [OSPF], EIGRP, Border Gateway Protocol Versi 4 [BGPv4], dan Sistem Menengah-ke-Sistem Menengah Versi 4 [IS-ISv4]) didukung untuk menyeimbangkan beban dan membangun LAN yang dapat diskalakan . Routing IPv6 (OSPFv3, EIGRPv6) didukung dalam perangkat keras untuk kinerja maksimum. OSPF untuk akses yang dialihkan termasuk dalam gambar IP Base. Set fitur Layanan IP diperlukan untuk OSPF lengkap, EIGRP, BGPv4, dan IS-ISv4.
• Routing berbasis kebijakan (PBR) memungkinkan kontrol superior dengan memfasilitasi pengalihan aliran terlepas dari protokol routing yang dikonfigurasi. Routing dan penerusan virtual (VRF) -Lite memungkinkan penyedia layanan untuk mendukung dua atau lebih VPN, dengan tumpang tindih alamat IP. Set fitur Basis IP diperlukan.
• Multicast protokol-independen (PIM) untuk IP multicast routing didukung, termasuk mode jarang PIM (PIM ‐ SM), mode padat PIM (PIM-DM), mode padat-PIM, dan sumber spesifik mode (SSM). Set fitur Layanan IP diperlukan.
  Pengalamatan IPv6 didukung pada antarmuka dengan perintah acara yang sesuai untuk pemantauan dan pemecahan masalah.

Superior QoS

Cisco Catalyst 3650 Series menawarkan kecepatan Gigabit Ethernet dengan layanan cerdas yang menjaga lalu lintas mengalir dengan lancar, bahkan pada 10 kali kecepatan jaringan normal. Mekanisme industri terkemuka untuk penandaan, klasifikasi, dan penjadwalan lintas-tumpukan menghasilkan kinerja superior untuk lalu lintas data, suara, dan video, semuanya dengan kecepatan tinggi.

Berikut ini adalah beberapa fitur QoS yang didukung di Cisco Catalyst 3650 Series Switches:

• Manajemen bandwidth nirkabel granular dan berbagi secara adil menggunakan Cisco IOS Software dan teknologi UADP ASIC yang telah terbukti dari Cisco untuk menyediakan manajemen bandwidth hirarkis pada tarif line (per titik akses, per radio, per SSID, per kebijakan berbasis klien). Berbagi secara adil di antara pengguna dalam SSID memastikan bahwa tidak ada satu pengguna pun yang kelaparan karena pengguna lain yang sangat terpukul. Pembagian yang adil secara otomatis diaktifkan untuk nirkabel di tingkat pengguna serta tingkat SSID.
• 802.1p klasifikasi bidang CoS dan DSCP disediakan, menggunakan penandaan dan klasifikasi ulang pada basis per-paket berdasarkan sumber dan alamat IP tujuan, alamat MAC, atau Protokol Kontrol Transmisi Layer 4 / nomor protokol Protokol Datagram Pengguna (TCP / UDP).
• Penjadwalan round robin (SRR) Shaped membantu memastikan prioritas diferensial aliran paket dengan secara cerdas melayani antrian masuk dan antrian keluar. Weighted tail drop (WTD) memberikan penghindaran kemacetan di antrian masuk dan keluar sebelum gangguan terjadi. Antrian prioritas ketat membantu memastikan bahwa paket prioritas tertinggi dilayani sebelum semua lalu lintas lainnya.
• Fungsi CIR (Cisco information information rate) menyediakan bandwidth dengan peningkatan serendah 8 Kbps.
  Pembatasan nilai diberikan berdasarkan alamat IP sumber dan tujuan, alamat MAC sumber dan tujuan, informasi Layer 4 TCP / UDP, atau kombinasi bidang ini, menggunakan QoS ACL (IP ACL atau MAC ACL), peta kelas, dan peta kebijakan.
  Delapan antrian jalan keluar per port untuk lalu lintas kabel dan empat antrian jalan keluar untuk nirkabel membantu memungkinkan manajemen yang berbeda dari berbagai jenis lalu lintas di seluruh tumpukan untuk lalu lintas kabel. Hingga 2000 polisi agregat tersedia per sakelar.

Application Visibility and Control Using Flexible NetFlow (FNF)

Perangkat Lunak Cisco IOS FNF adalah generasi berikutnya dalam teknologi visibilitas aliran, yang memungkinkan optimalisasi infrastruktur jaringan, mengurangi biaya operasi, dan meningkatkan perencanaan kapasitas dan deteksi insiden keamanan dengan peningkatan fleksibilitas dan skalabilitas. Cisco Catalyst 3650 memberikan visibilitas aplikasi yang dioptimalkan dengan FNF pada kabel plus nirkabel. Switch ini mampu 48.000 entri aliran pada model 48-port dan 24.000 entri aliran pada model 24-port di kabel dan nirkabel.

Dengan UADP ASIC, Cisco Catalyst 3650 menghadirkan teknologi aliran generasi berikutnya dengan fleksibilitas yang belum pernah terjadi sebelumnya dan visibilitas komprehensif yang membentang dari bendera Layer 2 (MAC dan VLAN) hingga Layer 4 (TCP / UDP) dan seterusnya melintasi lalu lintas kabel dan nirkabel. Saklar Cisco Catalyst 3650 adalah medianet yang mampu memberikan visibilitas dan kemampuan pemecahan masalah di seluruh lalu lintas video nirkabel plus kabel. Fitur medianet tertentu akan diaktifkan dalam pembaruan perangkat lunak di masa mendatang.

Data aliran yang dikumpulkan oleh FNF dapat diekspor ke kolektor eksternal untuk analisis dan pelaporan atau dilacak oleh EEM. Cisco Catalyst 3650 memungkinkan korelasi aktivitas dan tindakan kebijakan on-box yang kuat dan dapat disesuaikan dengan EEM, memungkinkan sakelar untuk memicu alarm peristiwa atau tindakan kebijakan khusus saat kondisi yang ditentukan telah terpenuhi. Tanpa alat eksternal yang diperlukan, pelanggan dapat menggunakan infrastruktur yang ada untuk melakukan pemantauan lalu lintas, membuat analisis lalu lintas ekonomis bahkan pada jaringan IP besar.

Cisco Catalyst 3650 mendukung Wireshark, penganalisa protokol jaringan terkemuka di dunia, dan sangat ideal untuk debugging proaktif, pemecahan masalah dan pemantauan kinerja jaringan. Menggunakan Wireshark, pengguna dapat menangkap kontrol dan paket data kabel dan nirkabel, dengan mudah menampilkan dan menganalisisnya di layar atau GUI Wireshark. Menggunakan Fleksibel NetFlow dan Embedded Event Manager, penangkapan paket Wireshark dapat dimulai dalam peristiwa seperti serangan banjir SYN atau penggunaan bandwidth tidak normal oleh pengguna tertentu.

Video berkinerja tinggi melalui nirkabel mengintegrasikan teknologi Cisco VideoStream untuk mengoptimalkan pengiriman aplikasi video di WLAN.

Telepon IP nirkabel plus kabel mendukung komunikasi terpadu untuk kolaborasi yang ditingkatkan melalui pengiriman pesan, kehadiran, dan konferensi dan mendukung semua telepon IP nirkabel Cisco Komunikasi Terpadu untuk layanan suara real-time yang hemat biaya.

Audio Video Bridging

Dengan Rilis Perangkat Lunak Cisco IOS® XE 16.3, pilih * model Cisco Catalyst 3650 Series mendukung standar IEEE 802.1 AVB. Standar ini menyediakan sarana untuk pengiriman layanan AV streaming latensi rendah yang sangat andal dan dapat diandalkan melalui jaringan Layer 2 Ethernet. Standar ini juga memudahkan untuk mengintegrasikan layanan baru dan untuk peralatan AV dari vendor yang berbeda untuk beroperasi. Apakah koneksi titik akhir AV analog atau digital fleksibel satu ke satu, transportasi jaringan memungkinkan banyak-ke-banyak koneksi plug-and-play transparan untuk beberapa titik akhir AV.

Manfaat:

Meningkatkan kualitas pengalaman dengan menurunkan jitter dan latensi untuk pengiriman AV berkualitas tinggi yang disinkronkan waktu
Memberikan skalabilitas aplikasi lintas penyebaran jaringan, termasuk infrastruktur AV ekspansif dan kompleks
Menurunkan total biaya kepemilikan (TCO) dengan mengurangi kabel (menurunkan CapEx) dan tidak ada biaya lisensi (menurunkan OpEx)

Deployment Options

Campus

Dalam penyebaran tipe kampus, mengoperasikan Cisco Catalyst 3650 dalam mode agen mobilitas dan memusatkan fungsionalitas pengendali mobilitas dalam WLC 5760, WLC 5508, atau WiSM2 membantu mencapai skalabilitas dan kinerja yang lebih baik. Cisco Catalyst 3650 menyediakan terminasi CAPWAP untuk titik akses, penegakan kebijakan yang seragam untuk klien nirkabel, bandwidth nirkabel yang lebih baik, dan konfigurasi dan pemantauan berbasis Cisco IOS Software yang seragam untuk fitur nirkabel plus kabel. Pengendali mobilitas menyediakan mobilitas pusat, RRM, dan koordinasi CleanAir.

Kompatibilitas mundur dengan mode penyebaran nirkabel terpusat tradisional pada WLC 5508, WiSM2, dan WLC 5760 membantu memastikan bahwa pelanggan dapat bermigrasi ke pendekatan akses terkonvergensi berbasis Cisco Catalyst 3650 secara bertahap, menyediakan pengontrol lanjutan untuk titik akses yang ada. Migrasi ini juga memberikan perlindungan investasi pada infrastruktur pengontrol nirkabel yang ada. Adopsi bertahap dari Cisco Catalyst 3650 baru membantu memastikan bahwa migrasi ke mode akses nirkabel terkoneksi dengan mulus. Gambar 5 menunjukkan Cisco Catalyst 3650 dalam penyebaran kampus.

Branch

3650 dioptimalkan untuk penyebaran cabang ketika beroperasi dalam mode pengontrol mobilitas. Dalam mode ini, switch tidak hanya dapat menghentikan terowongan CAPWAP dari titik akses dan menyediakan konektivitas klien, tetapi juga dapat mengatur mobilitas di dalam cabang. Ini menghilangkan kebutuhan untuk pengendali lokal di setiap cabang di samping switch lapisan akses. Juga, visibilitas lengkap ke lalu lintas kabel plus nirkabel berarti bahwa router WAN dapat memprioritaskan lalu lintas kabel plus nirkabel yang benar masuk dan keluar dari cabang. Gambar 6 menunjukkan Cisco Catalyst 3650 dalam penyebaran cabang.

Cisco Catalyst 3650 Series Specifications

Switch Performance

Table 7 shows Cisco Catalyst 3650 Series Switches performance specifications.

Table 7.          Cisco Catalyst 3650 Performance Specifications

Dimensions, Weight, Acoustic, Mean Time between Failures, and Environmental Range Specifications for Cisco Catalyst 3650 Series Switches

Table 8 shows dimensions, weight, acoustic, mean time between failure (MTBF), and environmental range. Weight includes the chassis assembly as it is shipped: three fans, two StackWise adapters, and one power supply blank. The weight also includes the default power supply that is shipped with the unit.

Table 8.          Dimensions, Weight, Acoustic, MTBF, and Environmental Range

Connectors for Cisco Catalyst 3650 Series

Table 9 shows connectors.

Table 9.          Connectors

Management and Standards Support for Cisco Catalyst 3650 Series Switches

Table 10 shows management and standards support for the Cisco Catalyst 3650 Series.

Table 10.          Management and Standards Support for the Cisco Catalyst 3650 Series

Power Supply Specifications

Table 11 lists the power specifications for the Cisco Catalyst 3650 Series based on the kind of power supply used.

Table 11.          Power Specifications for Cisco Catalyst 3650 Series

Power Consumption of Standalone Cisco Catalyst 3650 Series Switches

Tabel 12 menunjukkan konsumsi daya Switchal Cisco Catalyst 3650 Series mandiri berdasarkan pengujian Alliance for Telecommunications Industry Solutions (ATIS) menggunakan lalu lintas aliran distribusi IMIX, dengan tegangan input 115VAC @ 60 Hz, diaktifkan Ethernet Hemat Energi (EEE), dan tidak ada pembebanan PoE . Nilai yang diberikan adalah angka konsumsi daya maksimum yang dimungkinkan dalam masing-masing skenario pengujian.

Table 12.       Power Consumptions (in Watts) of Standalone Cisco Catalyst 3650 Series

Safety and Compliance

Table 13 lists the safety and compliance information for the Cisco Catalyst 3650 Series.

Table 13.       Safety and Compliance Information for Cisco Catalyst 3650 Series

Cisco Enhanced Limited Lifetime Hardware Warranty Oleh Mitra Cisco Jakarta

Cisco Catalyst 3650 Series Switches hadir dengan E-LLW yang mencakup pengiriman perangkat pengganti NBD jika tersedia dan 90 hari dukungan 8×5 Cisco TAC.

Pernyataan garansi formal Anda, termasuk garansi yang berlaku untuk perangkat lunak Cisco, muncul dalam paket informasi Cisco yang menyertai produk Cisco Anda. Kami mendorong Anda untuk meninjau kembali dengan hati-hati pernyataan jaminan yang dikirimkan bersama produk spesifik Anda sebelum digunakan.

Cisco berhak untuk mengembalikan harga pembelian sebagai solusi garansi eksklusifnya.

Table 14.          E-LLW Details

Licensing for Cisco Catalyst 3650 Series Switches

The three feature sets available with all Cisco Catalyst 3650 Series Switches are:

• LAN Base: Enterprise access layer 2 switching features
• IP Base: Enterprise access layer 3 switching features
• IP Services: Advanced enterprise layer 3 switching (IPv4 and IPv6) features

Set fitur Basis LAN menawarkan layanan cerdas yang ditingkatkan yang mencakup fitur Layer 2 yang komprehensif, hingga 255 VLAN. Set fitur Basis IP menyediakan layanan perusahaan tingkat pemula selain semua fitur Basis LAN, dengan 4094 VLAN. IP Base juga mencakup dukungan untuk fungsi pengontrol nirkabel (agen mobilitas dan peran pengontrol mobilitas; lisensi jalur akses tambahan yang diperlukan untuk peran pengontrol mobilitas), akses terusan, operasi cerdas, FNF, dan sebagainya. Set fitur Layanan IP menyediakan layanan perusahaan lengkap yang mencakup fitur Layer 3 canggih seperti EIGRP, OSPF, BGP, PIM, dan routing IPv6 seperti OSPFv3 dan EIGRPv6. Semua rangkaian fitur perangkat lunak mendukung keamanan tingkat lanjut dan QoS berbasis MQC.

Cisco Catalyst 3650 Series Switches dengan set fitur LAN Base hanya dapat ditumpuk dengan switch Cisco Base Catalyst 3650 Series lainnya. Hal yang sama berlaku untuk IP Base dan Layanan IP juga. Tumpukan campuran switch LAN Base dengan IP Base atau set fitur Layanan IP tidak didukung.

Pelanggan dapat meningkatkan fitur perangkat lunak secara transparan yang diatur dalam Switches Cisco Catalyst 3650 Series melalui Cisco IOS Software CLI menggunakan proses peningkatan perangkat lunak berbasis hak menggunakan (RTU). Aktivasi perangkat lunak memungkinkan set fitur Perangkat Lunak Cisco IOS. Berdasarkan jenis lisensi, Cisco IOS Software mengaktifkan set fitur yang sesuai. Jenis lisensi dapat diubah, atau ditingkatkan, untuk mengaktifkan set fitur yang berbeda.

Lisensi Titik Akses untuk Cisco Catalyst 3650

Lisensi titik akses diperlukan untuk Cisco Catalyst 3650 yang beroperasi dalam mode pengontrol mobilitas. Tidak diperlukan lisensi jalur akses untuk 3650 yang beroperasi dalam mode agen mobilitas. Fungsi ini termasuk dalam set fitur Pangkalan IP. Perangkat lain yang dapat bertindak sebagai pengontrol mobilitas adalah pengontrol nirkabel WLC 5760, WLC 5508, dan WiSM2. Lisensi titik akses hanya dapat ditransfer antara dua 3650 switch atau antara 3650 dan 5760 pengontrol dan sebaliknya.

Kebijakan Perangkat Lunak untuk Switches Cisco Catalyst 3650 Series

Pelanggan dengan set fitur perangkat lunak Cisco Catalyst LAN Base dan IP Base akan diberikan pembaruan pemeliharaan dan perbaikan bug yang dirancang untuk menjaga kepatuhan perangkat lunak dengan spesifikasi yang dipublikasikan, catatan rilis, dan kepatuhan standar industri selama pengguna akhir asli tetap memiliki atau menggunakan produk atau hingga satu tahun dari tanggal akhir penjualan untuk produk ini, mana yang terjadi lebih awal. Pelanggan dengan lisensi untuk gambar perangkat lunak Layanan IP kami memerlukan kontrak dukungan layanan seperti Layanan Cisco Smart Net Total Care ™ untuk mengunduh pembaruan. Kebijakan ini menggantikan jaminan atau pernyataan perangkat lunak sebelumnya dan dapat berubah tanpa pemberitahuan.

Cisco and Services for Next-Generation Cisco Catalyst Fixed Switches

Aktifkan keunggulan inovatif, aman, dan cerdas di Arsitektur Jaringan Tanpa Batas menggunakan layanan yang dipersonalisasi dari Cisco dan mitra kami. Melalui proses penemuan yang dimulai dengan memahami tujuan bisnis Anda, kami membantu Anda mengintegrasikan switch tetap Cisco Catalyst generasi baru ke dalam arsitektur Anda dan menggabungkan layanan jaringan ke platform itu. Berbagi pengetahuan dan praktik kerja unggulan, kami mendukung kesuksesan Anda di setiap langkah saat Anda menggunakan, menyerap, mengelola, dan meningkatkan teknologi baru. Pilih dari serangkaian layanan dukungan fleksibel yang dirancang untuk memenuhi kebutuhan bisnis Anda dan membantu Anda mempertahankan kinerja jaringan berkualitas tinggi sambil mengendalikan biaya operasional. (Lihat Tabel 15.)

Table 15.          Technical Services Available for Cisco Catalyst 3650 Switches

Notes:

1. Pembaruan sistem operasi Cisco meliputi yang berikut: rilis pemeliharaan, pembaruan kecil, dan pembaruan utama dalam rangkaian fitur berlisensi.
2. Penggantian perangkat keras tingkat lanjut tersedia dalam berbagai kombinasi tingkat layanan. Misalnya, 8x5xNBD menunjukkan bahwa pengiriman akan dilakukan selama standar 8 jam hari kerja, 5 hari seminggu (hari kerja yang diterima secara umum di wilayah terkait), dengan pengiriman NBD. Di mana NBD tidak tersedia, kapal pada hari yang sama disediakan. Batasan berlaku; untuk perincian, tinjau deskripsi layanan yang sesuai.

Table 16 lists ordering information for the Cisco Catalyst 3650 Series. To place an order, visit the Cisco Ordering homepage at https://www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html.

Table 16.       Cisco Catalyst 3650 Series Ordering Information

Optics Compatibility Information

Cisco Catalyst 3650 Series mendukung berbagai macam optik. Karena daftar optik yang didukung diperbarui secara berkala, lihat tabel yang tersedia di sini untuk kompatibilitas SFP terbaru

Pembiayaan untuk Membantu Anda Mencapai Tujuan Anda. Pembiayaan Cisco Capital® dapat membantu Anda mendapatkan teknologi yang Anda butuhkan untuk mencapai tujuan Anda dan tetap kompetitif. Kami dapat membantu Anda mengurangi CapEx. Percepat pertumbuhan Anda. Optimalkan dolar investasi dan ROI Anda. Pembiayaan Cisco Capital memberi Anda fleksibilitas dalam memperoleh perangkat keras, perangkat lunak, layanan, dan peralatan pihak ketiga yang saling melengkapi. Dan hanya ada satu pembayaran yang dapat diprediksi. Cisco Capital tersedia di lebih dari 100 negara. Belajarlah lagi.
